Arborrning

När stora och tunga komponenter ska bearbetas med snäva toleranser räcker det inte med rätt verktyg. Det krävs en maskinpark som klarar både dimensionerna och precisionen. Bollnäs CNC utför CNC-styrd arborrning av stora detaljer med hög noggrannhet, för både enstyckstillverkning och serietillverkning.

Med över 10+ års erfarenhet av arborrning hanterar vi både återkommande produktionsuppdrag och enskilda komponenter där kraven på mått och ytfinish är höga. Antingen kan du som kund skicka upp produkten till oss så löser vi arborrningen på plats, eller så säljer vi hela produkten direkt till er.

Kontaktformulär - Arborrning

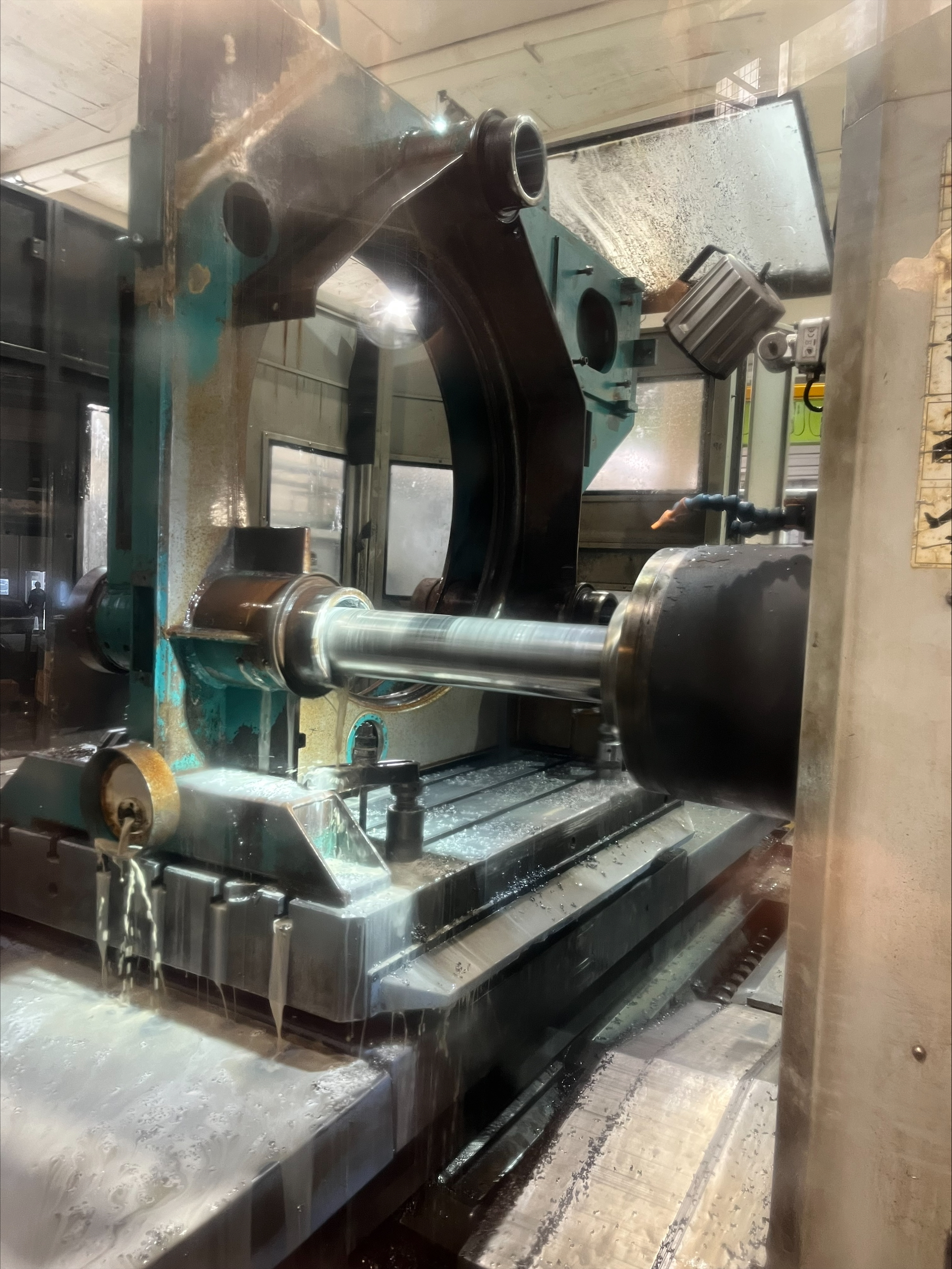

CNC-styrd arborrning av stora och tunga detaljer

Vårt moderna arborrverk är byggt för stora dimensioner och tunga arbetsstycken. Maskinen har följande kapacitet:

Palettstorlek: 1800 × 1600 mm
X-axelrörelse: upp till 4000 mm
Y-axelrörelse: upp till 2000 mm
Z-axelrörelse: upp till 1600 mm
Spindeldiameter: 130 mm
W-axel (spindelrörelse): 700 mm

Den långa rörelsen i X-led gör att flera lagerlägen kan bearbetas i en och samma uppspänning, även på långa detaljer. Det minskar de fel som annars uppstår när arbetsstycket måste spännas om mellan operationer. W-axelns spindelrörelse på 700 mm ger åtkomst till lägen på olika djup utan att detaljen behöver flyttas.

CNC-styrningen ger två konkreta fördelar. Programmerade bearbetningssekvenser håller samma toleranser från detalj till detalj, som gör metoden lämplig för serietillverkning. Samtidigt går det att ställa om för enstaka komponenter utan långa ställtider. Resultatet blir korta ledtider för enstyckstillverkning och hög repeterbarhet i serie.

Våra Borr / fräsverk

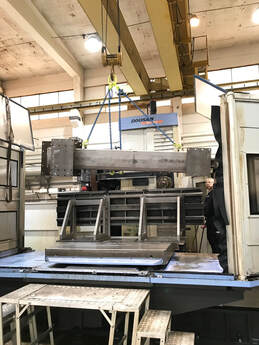

Doosan DB130CX Styrt Borr/fräsverk

Det här arborrverket är effektivt för er som behöver
CNC-styrd arborrning av stora detaljer

Palettbord 1800x1600mm
X-axel 4000mm
Y-axel 2000mm
Z-axel 1600mm
Spindel 130mm.
Spindelrörelse 700mm i W-axel
Spindel 30 KW/0-2500 RPM
B-axel 360°
Max lastvikt 12700kg

Precision och linjering på stora komponenter

Arborrning handlar om att bearbeta hål och lagerlägen så att de håller rätt mått och ligger i linje med varandra. Vi utför både enstyckstillverkning och serietillverkning av stora komponenter, där kraven på mått, linjering och ytfinish är höga.

För stora komponenter ställs höga krav. Detaljens vikt och storlek gör att den inte kan bearbetas i vilken maskin som helst, och uppspänning och fixturering avgör en stor del av slutresultatet. Genom CNC-styrd arborrning bearbetas flera lagerlägen i samma uppspänning, som ger en jämn och repeterbar precision över hela detaljen.

Användningsområden och branscher

Arborrning används inom flera branscher där stora komponenter har hål och lagerlägen som ska hålla rätt mått och linjering. Vi utför bland annat bearbetning av:

Roderstock på fartyg
Skopor på entreprenadmaskiner
Midjestyrning på exempelvis dumprar
Maskinstativ
Stommar
Ramar till fordon
Redskapsfästen
Gripklor på lyftanordningar

Har du en detalj som inte passar in i listan? Skicka ditt underlag så bedömer vi om vi kan hjälpa dig och hur bearbetningen i så fall ska läggas upp.

Begär offert på arborrning

Skicka oss ritning eller beskrivning av din detalj med mått och toleranskrav, så återkommer vi med en bedömning och prisuppgift. Vi går igenom uppspänning, åtkomst och bearbetning innan arbetet startar, så att du vet vad du får.
